1.测点工艺

石油炼化加氢精制工艺是指在一定温度、压力、氢油比和空速条件下，原料油、氢气在反应器内加氢精制催化剂的作用下，把油品中所含的硫、氮、氧等非烃类化合物转化成为相应的烃类及易于除去的硫化氢、氨和水，以提高油品品质。

在加氢精制工艺流程中，高温、高压、加氢的压力测量点较多，并且处于易燃易爆环境，工况严苛。

2.测点变送器应用难点

（1）易燃易爆环境，对于变送器的防爆要求较高；

（2）高温350℃，变送器各部件需要在承受高温的情况下，正常测量压力；

（3）高压17MPa，对变送器的耐压、气密性提出高要求；

（4）压力测量点是高温高压下加氢催化反应，氢离子在该环境下活性非常强并且氢离子很小，因此变送器的金属膜片很容易被氢离子渗透。渗透发生后，金属膜片会氢脆，而且氢离子渗透进入膜片内部后会形成气体造成膜片鼓包，变送器的压力测量功能也会失效。因为，高温高压加氢工况下，解决膜片氢渗是一个难点。

3.PDS压力变送器应用案例

??中国石油大港石化公司，220万吨柴油加氢项目，350℃高温且17MPa高压工况。

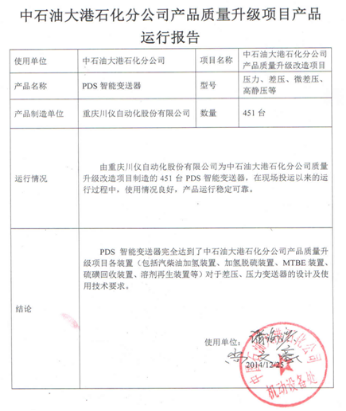

4.PDS压力变送器现场运行报告

?
